نصب و راه اندازی یو پی اس + همه نکته‌های فنی قبل، هنگام و بعد از راه‌اندازی

در دنیای امروز، قطعی برق اجتناب‌ناپذیر است و وقتی برق قطع می‌شود، ممکن است سیستم‌های حیاتی شما مانند سرورها، تجهیزات شبکه، دستگاه‌های پزشکی یا کامپیوترهای اداری دچار خرابی یا از دست رفتن اطلاعات شوند. یو پی اس (UPS) به عنوان یک منبع تغذیه بدون وقفه طراحی شده تا در لحظه قطع برق، برق پشتیبان برای مدتی محدود فراهم کند و از آسیب به تجهیزات حساس جلوگیری کند.

این مقاله با هدف راهنمایی دقیق برای نصب و راه اندازی یو پی اس تدوین شده است؛ از انتخاب اولیه، تا نصب فیزیکی، راه‌اندازی نرم‌افزاری، تست و نگهداری. اگر در مراحل هر بخش سوالی داشته باشی، می‌تونی بپرسی و من توضیح میدم.

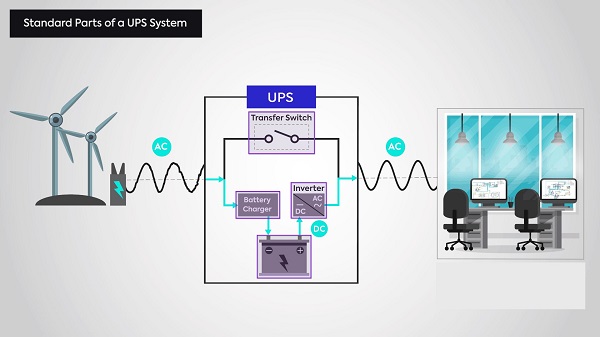

اجزای اصلی یو پی اس

برای نصب و راه اندازی دستگاه یو پی اس، لازم است با اجزای مختلف دستگاه یو پی اس آشنا باشید. یک یو پی اس معمولاً از بخش‌های زیر تشکیل شده است:

• شارژر باتری (Battery Charger) : وقتی برق شهری وجود دارد، باتری‌ها را شارژ می‌کند.
• مبدل (Inverter / DC to AC Converter): هنگامی که برق شهری قطع شود، انرژی ذخیره شده در باتری‌ها را به برق متناوب (AC) تبدیل می‌کند تا تجهیزات مصرفی تغذیه شوند.
• مدار سوئیچینگ (Transfer Switch) : تشخیص می‌دهد برق شهری قطع شده و باید انتقال به مدار باتری انجام شود، یا بالعکس.
• باتری‌ها (Battery Bank) : مجموعه‌ای از باتری‌ها که انرژی ذخیره می‌کنند.
• مدار کنترل و نظارت: نشانگرها، پنل کاربری، سنسورهای دما و جریان، سیستم هشدار، و در مدل‌های پیشرفته، ارتباط با نرم‌افزار مدیریت.

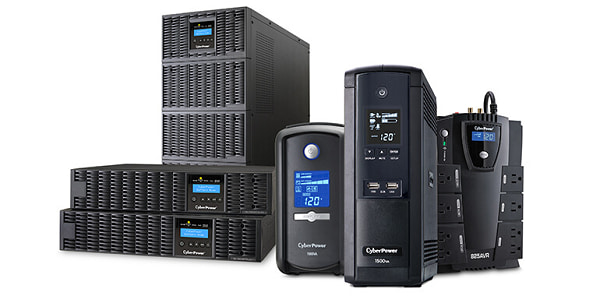

تعیین نیازها و انتخاب یو پی اس مناسب

اگر هنوز دستگاه یو پی اس مناسب برای دستگاه‌هایتان را انتخاب نکرده‌اید؛ لازم است با توجه به نکات زیر بهترین نوع یو پی اس را انتخاب کنید:

محاسبه بار مصرفی

ابتدا باید مجموع بار (توان) دستگاه‌هایی که قرار است به یو پی اس متصل شوند را محاسبه کنید. این بار را بر حسب وات (W) یا ولت آمپر (VA) باید تعیین کنید. مثلاً یک رایانه با پاور ۳۰۰ وات و مانیتور ۵۰ وات جمعاً ۳۵۰ وات خواهد بود. سپس برای تبدیل به VA با توجه به ضریب توان (Power Factor) که معمولاً بین ۰٫۸ تا ۰٫۹ است، عدد را تقسیم یا ضرب می‌کنید تا VA واقعی به دست آید.

مثال: اگر بار ۳۵۰ وات باشد و ضریب توان ۰٫۸، VA ≈ 350 ÷ 0.8 = 437 VA.

باید یو پی سی انتخاب شود که حداقل این حجم بار را تحمل کند و ضریب اطمینان نیز در نظر گرفته شود (معمولاً ۲۰ تا ۳۰٪ بیشتر از بار واقعی).

مدت زمان پشتیبانی (Backup Time)

مدت زمانی که یو پی اس باید برق بدهد تا دستگاه‌ها کار کنند. مثلاً می‌خواهید برق تا ۵ یا ۱۰ دقیقه حفظ شود یا بیشتر. هر چقدر می‌خواهید زمان پشتیبانی بیشتر باشد، باید ظرفیت باتری بزرگ‌تر انتخاب شود.

انتخاب نوع و ظرفیت

با توجه به بار مصرفی و زمان پشتیبانی، تصمیم بگیرید که از نوع آفلاین، لاین اینتراکتیو یا آنلاین استفاده کنید. اگر بار حساس دارید (سرور، تجهیزات پزشکی، سیستم‌های مخابراتی) بهتر است از یو پی اس آنلاین استفاده شود. برای بارهای اداری یا خانگی، گزینه لاین اینتراکتیو یا حتی آفلاین ممکن است کافی باشد.

آمادگی قبل از نصب

قبل از هرگونه نصب و راه‌اندازی یو پی اس باید محیط و شرایط فیزیکی دستگاه را به‌دقت بررسی کنید. محل نامناسب یا کابل‌کشی غیراستاندارد، می‌تواند باعث افت راندمان، کاهش عمر باتری یا حتی آسیب جدی به یو پی اس شود. در این بخش به مهم‌ترین آماده‌سازی‌ها می‌پردازیم.

شرایط محیطی مناسب برای نصب یو پی اس

محیط نصب یو پی اس باید دارای تهویه‌ی کافی و دمای کنترل‌شده باشد تا از افزایش دمای باتری و قطعات الکترونیکی جلوگیری شود. همچنین رطوبت یا گردوغبار زیاد می‌تواند باعث خوردگی اتصالات و کاهش طول عمر دستگاه شود.

نکات مهم:

• دمای محیط بین ۱۰ تا ۲۵ درجه سانتی‌گراد باشد.
• از تابش مستقیم نور خورشید یا قرارگیری کنار بخاری و رادیاتور جلوگیری شود.
• محیط نصب خشک، تمیز و دارای تهویه‌ی مناسب باشد.
• فضای کافی در اطراف یو پی اس (حداقل ۲۰ سانتی‌متر) برای جریان هوا در نظر بگیرید.

انتخاب محل نصب یو پی اس

محل نصب یو پی اس نقش مهمی در ایمنی و کارایی آن دارد. انتخاب اشتباه محل نصب می‌تواند باعث لرزش، آسیب فیزیکی یا اتصال ناقص شود. یو پی اس باید در نقطه‌ای مستحکم، قابل دسترس و نزدیک به مصرف‌کننده قرار گیرد.

نکات مهم:

• سطح نصب باید کاملاً تراز و مقاوم در برابر وزن یو پی اس باشد.
• یو پی اس را نزدیک به تجهیزات مصرفی نصب کنید تا طول کابل‌ها کوتاه‌تر باشد.
• دستگاه را در نزدیکی تجهیزات حساس و دور از منابع الکترومغناطیسی (مثل ترانس‌ها) قرار دهید.
• از نصب در مکان‌های بسته و بدون جریان هوا پرهیز کنید.

آماده‌سازی زیرساخت برقی برای نصب یو پی اس

یو پی اس در واقع بخشی از سیستم الکتریکی ساختمان است، بنابراین قبل از نصب باید اطمینان حاصل شود که کابل‌ها، فیوزها و سیستم ارت (زمین) سالم و استاندارد هستند. هرگونه اشتباه در این بخش می‌تواند خطرناک باشد.

نکات مهم:

• بررسی پریزها، کابل‌ها و تابلو برق محل نصب.
• استفاده از سیم و فیوز با ظرفیت متناسب با توان یو پی اس.
• نصب کابل ارت مناسب و تست مقاومت زمین (کمتر از ۲ اهم).
• اطمینان از وجود کلید قطع اضطراری (Emergency Power Off).
• استفاده از تجهیزات ایمنی مانند دستکش و ابزار عایق در زمان نصب.

نصب باتری یو پی اس؛ خودتان انجام دهید یا متخصص؟

باتری قلب یو پی اس است و نصب صحیح آن تأثیر مستقیم بر عملکرد و ایمنی سیستم دارد. هرگونه خطا در اتصال، قطبیت یا نحوه‌ی سیم‌کشی می‌تواند باعث سوختن مدار یا حتی انفجار باتری شود. به همین دلیل، تصمیم‌گیری درباره‌ی اینکه نصب را خودتان انجام دهید یا از متخصص کمک بگیرید بسیار مهم است.

چرا باید باتری یو پی اس توسط متخصص نصب شود؟

در یو پی اس‌های بزرگ‌تر، نصب باتری نیاز به دانش فنی بالا دارد. باتری‌ها با ولتاژ و جریان بالا کار می‌کنند و در صورت نصب اشتباه می‌توانند خطر برق‌گرفتگی یا آسیب به دستگاه ایجاد کنند.

دلایل نیاز به نصب تخصصی:

• یو پی اس‌های صنعتی معمولاً سه‌فاز یا دارای باتری‌های چندسلولی هستند.
• اشتباه در اتصال قطب مثبت و منفی موجب اتصال کوتاه و آسیب جدی می‌شود.
• کابل‌کشی اشتباه می‌تواند باعث افت ولتاژ و کاهش راندمان دستگاه شود.
• در مدل‌های بزرگ، اتصال به تابلو برق یا سیستم ارت باید طبق استاندارد IEC انجام شود.
• متخصصان علاوه بر نصب صحیح، پس از اتمام کار عملکرد دستگاه را تست و کالیبره می‌کنند.

چه زمانی می‌توانیم باتری یو پی اس را خودمان نصب کنیم؟

در برخی مدل‌های کوچک خانگی یا اداری، نصب باتری یو پی اس چندان پیچیده نیست. این دستگاه‌ها معمولاً Plug-and-Play  هستند و فقط کافی است کابل‌ها طبق رنگ یا علامت قطب‌ها وصل شوند.

زمان‌هایی که کاربر می‌تواند خودش نصب کند:

• یو پی اس از نوع رومیزی یا اداری کوچک باشد (کمتر از ۱ کیلوولت‌آمپر).
• باتری داخلی یا فیش‌دار با قطب مشخص داشته باشد.
• کابل‌کشی ساده و بدون نیاز به تابلو برق باشد.
• دستورالعمل نصب توسط سازنده به‌صورت واضح همراه دستگاه ارائه شده باشد.
• کاربر آشنایی پایه‌ای با اصول برق و رعایت ایمنی داشته باشد.

حتی در نصب‌های ساده نیز باید از اتصال محکم کابل‌ها و تطابق قطب‌ها اطمینان حاصل کرد، و هیچ‌گاه با دست خیس یا بدون ابزار عایق کار انجام نشود.

مراحل گام به گام نصب و راه اندازی

آشنایی با مراحل نصب یو پی اس میتواند در نگهداری و حفظ آن برای مدیران مجموعه و یا کارفرما مفید باشد، از طرفی افرادی که به دنبال یادگیری نصی یو پی اس هستند میتوانند در این قسمت مراحل دقیق نصب یو پی اس را بخوانند:

نصب فیزیکی دستگاه

• یو پی اس را با دقت جابجا کنید تا به آن ضربه وارد نشود.
• آن را روی سکوی مناسب یا زمین مستحکم قرار دهید.
• مطمئن شوید دستگاه تراز است.
• از لرزش و تکان جلوگیری کنید.

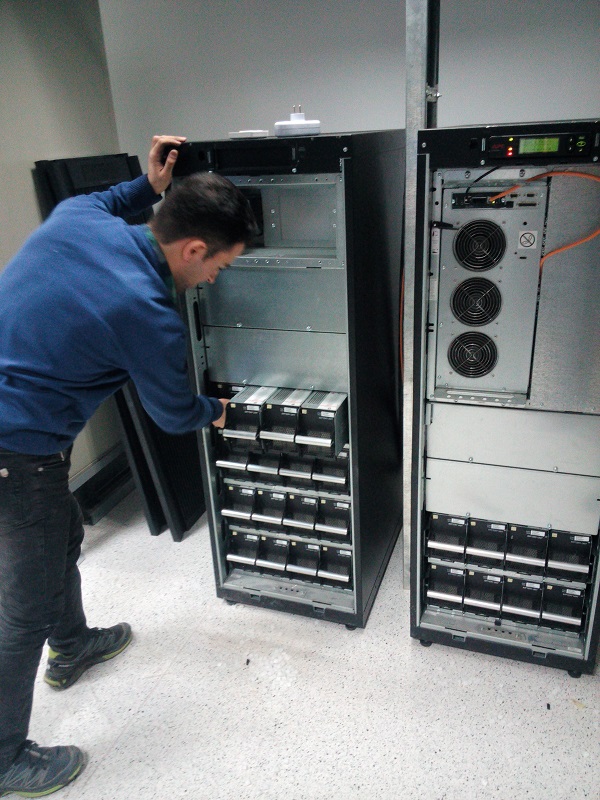

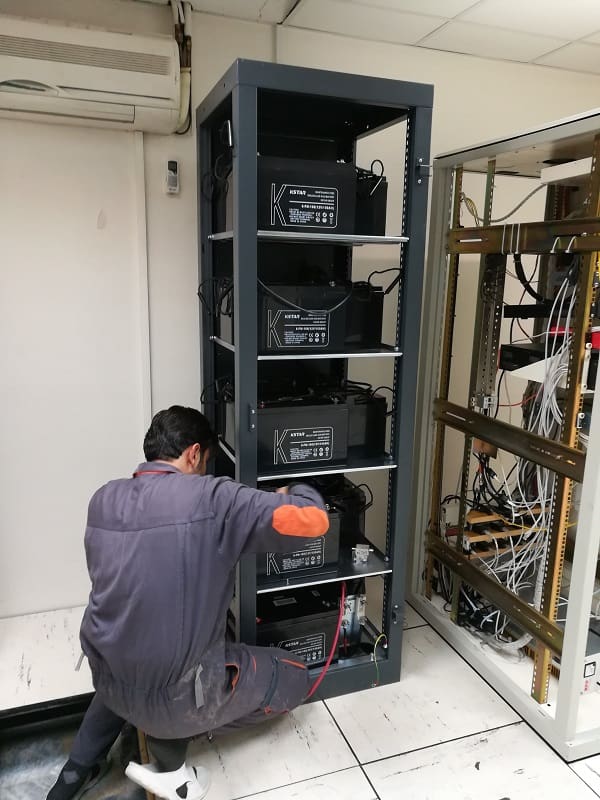

نصب باتری

• در دستگاه‌هایی که باتری خارجی دارند، کابینت باتری و باتری‌ها را نصب کنید.
• کابل‌های بین باتری‌ها را طبق دستورالعمل سازنده وصل کنید (سری، موازی یا ترکیبی)
• دقت کنید قطب مثبت و منفی به درستی متصل شوند
• کابل اتصال به یو پی اس را در آخرین مرحله وصل کنید

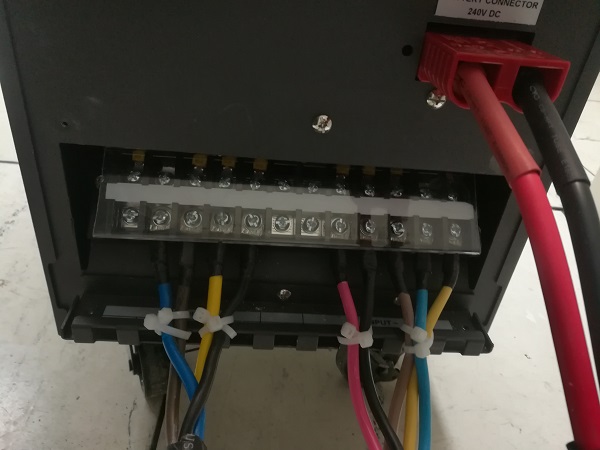

کابل‌کشی ورودی، خروجی و بای‌پس

• کابل ورودی برق شهری را به یو پی اس وصل کنید
• کابل خروجی یو پی اس به مصرف‌کننده‌ها وصل شود
• کابل باتری باید مجزا و با سایز مناسب باشد
• کابل‌ها باید گروه‌بندی شده، از هم فاصله داشته باشند (مثلاً ورودی، خروجی و باتری)
• از فیوزها، کلیدها و حفاظ مناسب استفاده کنید
• خروجی یو پی اس نباید اشتراکی با برق شهری باشد (یعنی نول و فاز خروجی نباید با شبکه شهری مشترک باشند)
• اگر یو پی اس دارای کلید بای‌پس (Bypass Switch) است، آن را نصب و در دسترس قرار دهید

اتصال به بار مصرف‌کننده

• مصرف‌کننده‌ها را به خروجی یو پی اس متصل کنید
• بارها را بر اساس اهمیت اولویت‌بندی کنید (ابتدا دستگاه‌های حساس)
• از پریزها یا تابلو برق مخصوص یو پی اس استفاده کنید

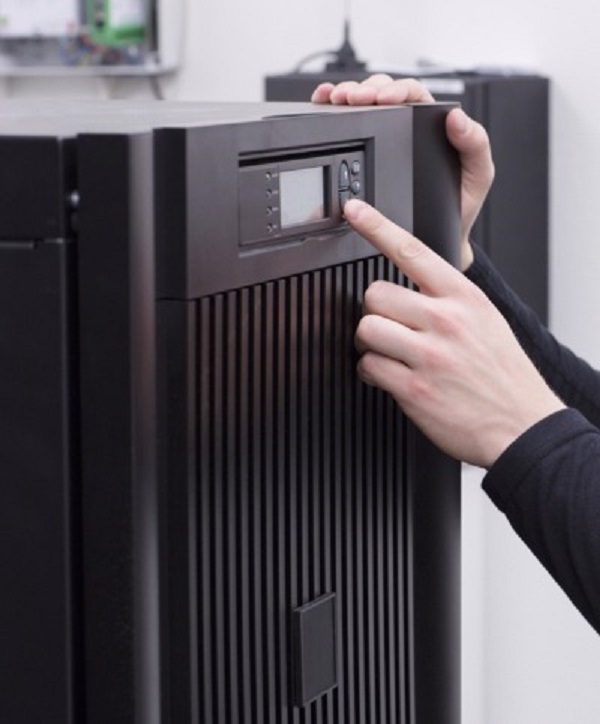

بررسی اولیه و روشن کردن

• قبل از راه‌اندازی، همه اتصالات را کنترل کنید (قطبیت، محکم بودن، ارت)
• ابتدا دستگاه را در حالت بای‌پس قرار دهید (اگر وجود دارد)
• سپس برق شهری را وصل کنید و وضعیت نمایشگرها را بررسی کنید.
• اگر همه چیز سالم بود، دکمه ON را بزنید تا حالت عادی فعال شود.

تست تحت بار

• با قطع برق شبکه به صورت کنترل‌شده، سیستم را به باتری منتقل کنید
• بررسی کنید انتقال بدون قطعی انجام شود
• زمان واقعی پشتیبانی (Backup Time) را بسنجید
• در طول تست، جریان، ولتاژ، دما و عملکرد دستگاه را مانیتور کنید

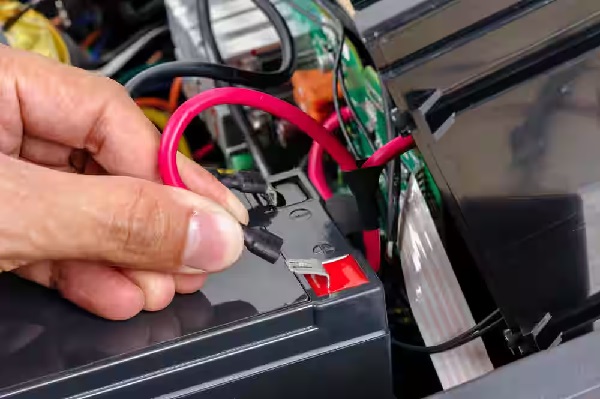

نکات ایمنی حیاتی در نصب یو پی اس

ایمنی در هنگام نصب یو پی اس از مهم‌ترین اصول است؛ زیرا خطا در این مرحله می‌تواند منجر به برق‌گرفتگی یا آسیب به تجهیزات شود. در ادامه، هر نکته‌ی ایمنی همراه با توضیح آورده شده است:

• قطع برق شهری هنگام کار: قبل از باز کردن هر کاور یا اتصال کابل، جریان برق اصلی را کاملاً قطع کنید تا از خطر شوک الکتریکی جلوگیری شود.
• استفاده از ابزار عایق و دستکش ایمنی: برای جلوگیری از تماس مستقیم با جریان برق از ابزار مخصوص برق‌کاران استفاده کنید.
• جلوگیری از اتصال اشتباه قطب‌ها: اتصال معکوس مثبت و منفی می‌تواند باعث آسیب جدی به برد شارژر یا انفجار باتری شود.
• نصب ارت استاندارد: وجود ارت مناسب باعث تخلیه‌ی جریان نشتی و افزایش ایمنی در برابر صاعقه و نوسانات می‌شود.
• استفاده از فیوز و کلید محافظ: این تجهیزات در زمان اتصال کوتاه یا بار بیش از حد، از یو پی اس محافظت می‌کنند.
• عدم استفاده از محافظ برق معمولی در خروجی یو پی اس: محافظ‌ها ممکن است باعث تداخل عملکرد یو پی اس شوند؛ به‌جای آن از پریز یا تابلو برق مخصوص استفاده کنید.
• جلوگیری از نصب در مکان مرطوب یا گرم: دمای زیاد عمر باتری را کاهش می‌دهد و رطوبت بالا سبب زنگ‌زدگی اتصالات می‌شود.
• مراقبت در برابر گاز و نشتی باتری: اگر بوی تند یا نشتی مشاهده شد، بلافاصله تهویه انجام دهید و دستگاه را خاموش کنید.

راه‌اندازی نرم‌افزاری و مانیتورینگ

بعد از نصب فیزیکی یو پی اس، مرحله‌ی نرم‌افزاری و مانیتورینگ آغاز می‌شود. این بخش برای کنترل دقیق عملکرد دستگاه، گزارش‌گیری از وضعیت باتری و پیشگیری از خرابی‌های احتمالی حیاتی است.

مراحل راه‌اندازی نرم‌افزاری:

1. اتصال یو پی اس به کامپیوتر یا سرور: از پورت‌های ارتباطی مانند USB، RS-232 یا کارت شبکه SNMP استفاده کنید تا یو پی اس به سیستم مدیریتی متصل شود.
2. نصب نرم‌افزار مدیریت انرژی: بسته به برند یو پی اس، نرم‌افزارهایی مانند PowerChute، ViewPower یا apcupsd نصب کنید تا بتوانید داده‌های لحظه‌ای را مشاهده کنید.
3. پیکربندی خاموشی خودکار (Auto Shutdown): این قابلیت باعث می‌شود هنگام اتمام شارژ باتری، سیستم‌ها به‌صورت خودکار خاموش شوند تا از آسیب جلوگیری شود.
4. تنظیم هشدارها و آلارم‌ها: در نرم‌افزار می‌توانید هشدار برای ولتاژ پایین، دمای بالا یا خرابی باتری تنظیم کنید تا به‌موقع مطلع شوید.
5. گزارش‌گیری و ثبت عملکرد: داده‌های مربوط به ولتاژ ورودی، خروجی، دمای باتری و زمان پشتیبانی ثبت می‌شوند و در صورت نیاز قابل تحلیل‌اند.
6. بررسی مانیتورینگ آنلاین: در یو پی اس‌های حرفه‌ای امکان مشاهده و کنترل از راه دور وجود دارد که برای محیط‌های سازمانی بسیار کاربردی است.

نگهداری، تست دوره‌ای و عیب‌یابی

نگهداری منظم یو پی اس باعث افزایش طول عمر باتری و عملکرد پایدار سیستم می‌شود. حتی بهترین دستگاه‌ها نیز بدون سرویس دوره‌ای، در طول زمان کارایی خود را از دست می‌دهند. انجام تست‌های دوره‌ای به شما کمک می‌کند قبل از بروز مشکل، آن را تشخیص دهید.

نکات نگهداری و تست:

• انجام تست خودکار (Self-Test) هر ماه برای اطمینان از سلامت باتری‌ها.
• بررسی وضعیت ولتاژ و دمای باتری در فواصل زمانی منظم.
• تمیز کردن گردوغبار از محفظه و دریچه‌های تهویه دستگاه.
• ثبت و کنترل هشدارها در نرم‌افزار مانیتورینگ.
• تعویض باتری در صورت کاهش ظرفیت یا مشاهده نشتی.
• بررسی سلامت کابل‌ها و اتصالات مکانیکی.
• انجام تست عملکرد تحت بار (Load Test) هر شش ماه یک‌بار.

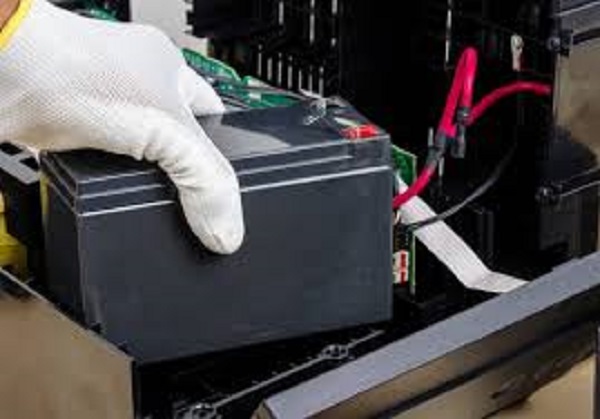

خطاهای رایج در نصب باتری یو پی اس

در فرآیند نصب یو پی اس، برخی خطاها بسیار متداول‌اند که در ظاهر ساده به نظر می‌رسند اما در عمل می‌توانند آسیب‌های جدی به دستگاه وارد کنند. آشنایی با این خطاها باعث می‌شود از آن‌ها پیشگیری کنید.

• اتصال معکوس قطب‌های باتری:
  این اشتباه رایج باعث اتصال کوتاه، تخریب مدار شارژ و حتی انفجار باتری می‌شود. همیشه قبل از روشن‌کردن یو پی اس، جهت مثبت و منفی را بررسی کنید.
• عدم نصب ارت مناسب:
  نبود ارت استاندارد باعث خطر برق‌گرفتگی و آسیب در برابر صاعقه یا نوسانات ناگهانی می‌شود. مقاومت زمین باید طبق استاندارد کمتر از ۲ اهم باشد.
• استفاده از کابل با مقطع نامناسب:
  کابل نازک‌تر از مقدار موردنیاز باعث افت ولتاژ، داغ‌شدن و احتمال آتش‌سوزی می‌شود. همیشه از کابل با سطح مقطع مناسب توان یو پی اس استفاده کنید.
• نصب در محیط نامناسب (گرم یا مرطوب):
  دمای بالا باعث کاهش طول عمر باتری تا نصف می‌شود و رطوبت زیاد خوردگی اتصالات را به‌دنبال دارد.
• اشتراک نول یا فاز یو پی اس با برق شهری:
  اتصال اشتراکی بین ورودی و خروجی باعث ایجاد نوسان و سوختن برد مبدل می‌شود. ورودی و خروجی باید کاملاً مجزا باشند.
• عدم رعایت فاصله مناسب از دیوار و تجهیزات:
  تهویه ناکافی باعث افزایش دما و آسیب به قطعات داخلی می‌شود.

جمع‌بندی

نصب و راه‌اندازی یو پی اس، اگرچه در ظاهر ساده است، اما نیاز به دقت، دانش فنی و رعایت اصول ایمنی دارد. از انتخاب محل مناسب و نصب صحیح باتری تا پیکربندی نرم‌افزاری و تست دوره‌ای، هر مرحله بر کارایی نهایی تأثیر دارد. برای سیستم‌های بزرگ حتماً از متخصص کمک بگیرید، اما در مدل‌های کوچک خانگی با رعایت نکات ایمنی می‌توان نصب را به‌صورت مطمئن انجام داد.
